Caractéristiques de fabrication
d'un correcteur de Ross à deux lentilles

Correcteur de Ross à deux lentilles Cliquer sur l'image pour revenir à la page "Les correcteurs de champ".

J'ai conçu ce correcteur de champ pour un télescope de 200mm ouvert à F/D=5. Son champ corrigé de la coma couvre à peu près le format 24x36mm avec des images stellaires qui ont un diamètre inférieur à 30µm.

La distance focale initiale de l'objectif (=1000 mm) est légèrement allongée (x 1,02) par la présence de ce dispositif. La distance focale résultante vaut 1019,7 mm et le plan focal recule de 5,24mm.

Son emploi sur des télescopes de focales différentes mais de même rapport F/D fournit des résultats semblables mais un rapport F/D inférieur dégrade ses performances.

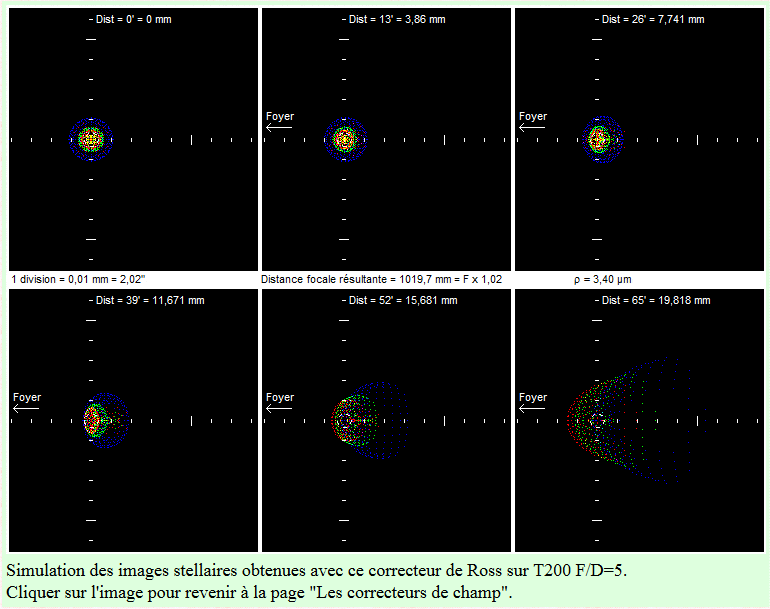

Images d'étoiles avec correcteur de Ross

Toutes les dimensions sont données en millimètres.

La simulation est réalisée avec le logiciel CORRECT 3.

Caractéristiques d'un correcteur de Ross

Les indices de réfraction indiqués sont ceux que j'ai employés pour la simulation informatique.

Les dioptres sont numérotés dans l'ordre d'incidence de la lumière, le dernier est donc le plus proche du foyer. Les rayons sont positifs lorsque la lumière arrive par le côté convexe.

Le verre BK7 est produit par SCHOTT (n=1,51872 pour λ=546,1nm). Nous avons déjà utilisé du verre à vitre ordinaire pour fabriquer ce type de correcteur à la place du BK7, le résultat est très satisfaisant.

Le rayon de courbure est positif quand la convexité est orientée vers la lumière incidente.
