Caractéristiques de fabrication
d'un correcteur de Wynne à trois lentilles

Correcteur de Wynne à trois lentilles Cliquer sur l'image pour revenir à la page "Les correcteurs de champ".

J'ai conçu ce correcteur de champ pour un télescope de 200mm ouvert à F/D=5. Son champ corrigé couvre à peu près le format 24x36mm avec des images stellaires qui ont un diamètre inférieur à 30µm.

La distance focale initiale de l'objectif (=1000 mm) est allongée (x 1,11) par la présence de ce dispositif. La distance focale résultante vaut 1114,9 mm et le plan focal recule de 13,28mm.

Il fournit des résultats semblables pour des rapports F/D de l'objectif supérieurs ou égal à 3.

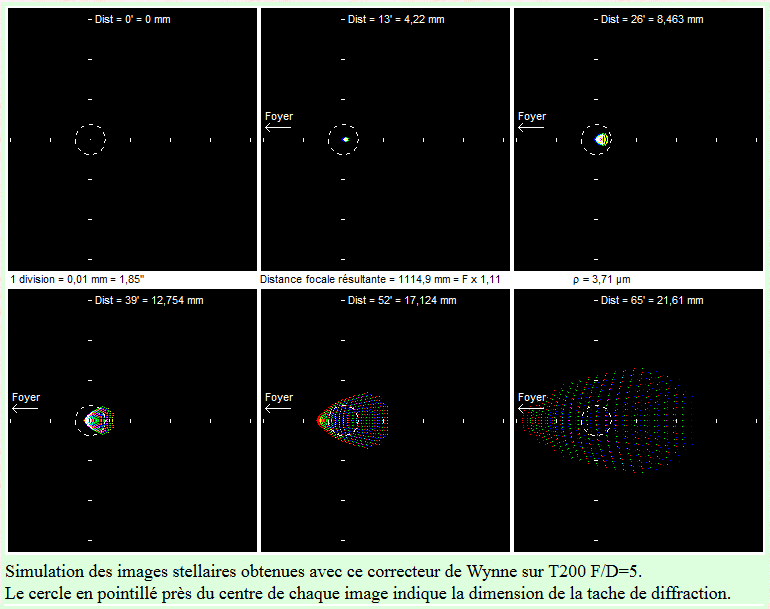

Images d'étoiles avec correcteur de Wynne

Toutes les dimensions sont données en millimètres.

La simulation est réalisée avec le logiciel CORRECT 3.

Caractéristiques d'un correcteur de Wynne

Les indices de réfraction indiqués sont ceux que j'ai employés pour la simulation informatique.

Les dioptres sont numérotés dans l'ordre d'incidence de la lumière, le dernier est donc le plus proche du foyer. Les rayons sont positifs lorsque la lumière arrive par le côté convexe.

Le verre BK7 est produit par SCHOTT (n=1,51872 pour λ=546,1nm).

Le rayon de courbure est positif quand la convexité est orientée vers la lumière incidente.
