L'articulation en déclinaison de PYTHEAS

L'articulation en déclinaison de PYTHEAS est réalisée avec 2 paliers à roulement à billes et un levier de réglage fin de la déclinaison sans jeu. J'ai aménagé des trous dans ce levier pour l'alléger et pour améliorer son esthétique.

J'ai déterminé la position de l'axe de déclinaison après avoir fini le tube de PYTHEAS. Il fallait que celui-ci soit équipé du miroir primaire, du miroir plan avec l'araignée, du porte oculaire, du chercheur amovible et du mécanisme de déclinaison avec son électronique et sa batterie (bien que la position de ces derniers éléments ne pouvait pas encore être déterminée avec exactitude). L'axe de déclinaison doit passer par le centre de gravité du tube ainsi équipé.

Pour déterminer la position du centre de gravité, j'ai disposé le tube de PYTHEAS sur un tube de métal de 20mm de diamètre orienté perpendiculairement et posé sur le sol. Ainsi, le tube de PYTHEAS était disposé en "bascule" sur le tube de métal. En essayant différentes positions des tubes, j'ai déterminé la position d'équilibre instable qui correspond au centre de gravité.

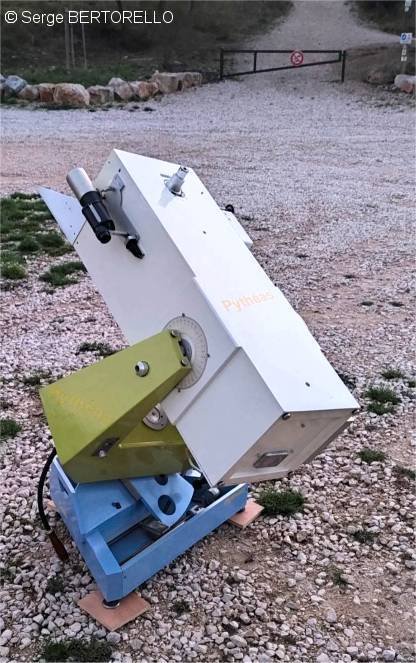

En fait, j'ai choisi une position de l'axe de déclinaison légèrement plus bas sur le tube. Ceci a donc entraîné un déséquilibre du tube de PYTHEAS que j'ai corrigé en fixant un contrepoids en plomb sous le barillet (visible sur la photographie). Cela m'a permis de diminuer la longueur des bras de la fourche.

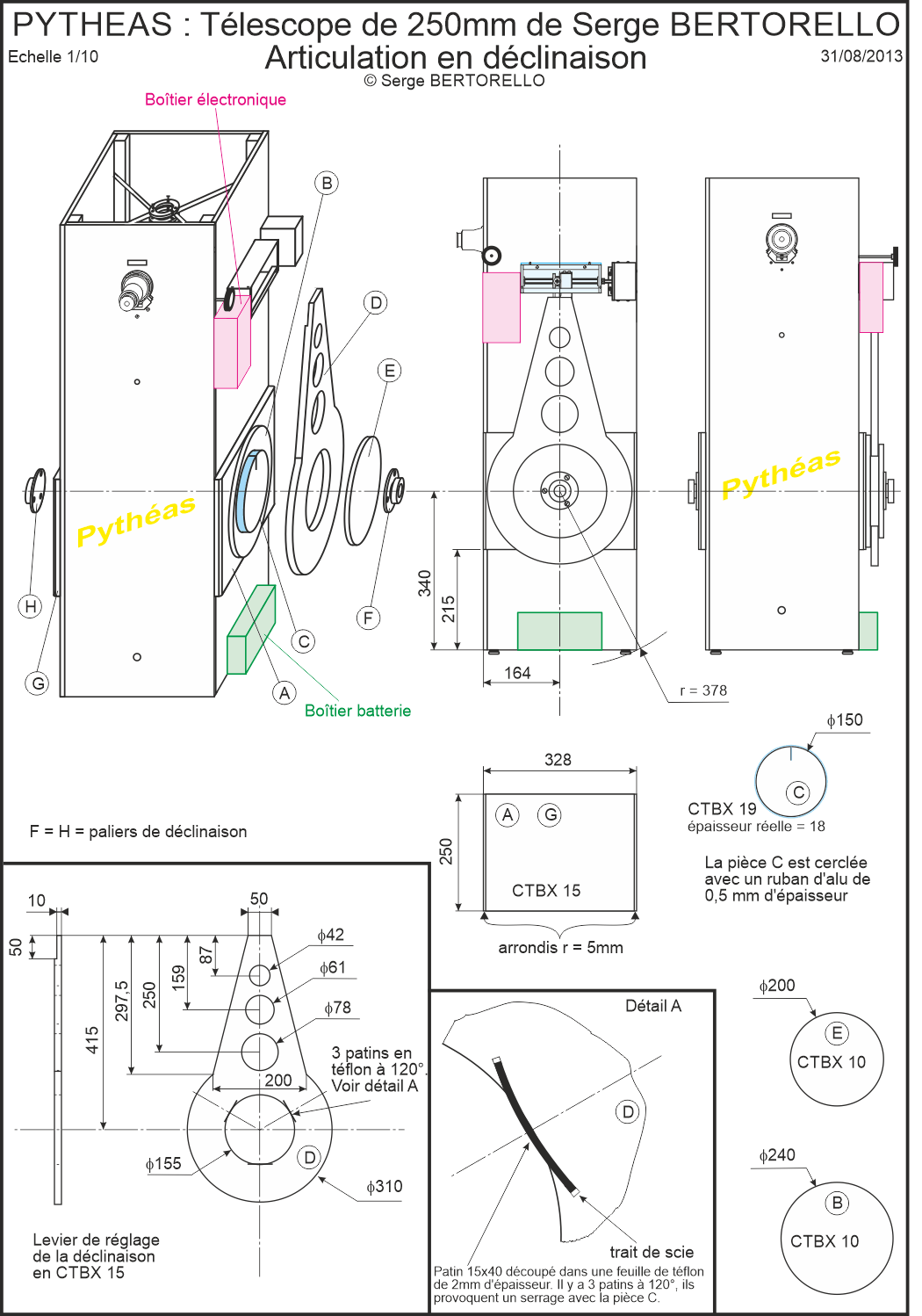

L'axe de déclinaison est situé à 340mm du fond du tube. En conséquence, comme le montre le dessin, la fourche doit avoir un dégagement d'au moins 378mm.

Une fois que la position de l'axe de déclinaison a été définie, j'ai fixé les planches de renfort A et G qui doivent supporter les efforts de cette articulation.

Le bras de déclinaison de PYTHEAS pivote sans jeu autour de la pièce C grâce à la présence des 3 patins en téflon. La pièce C est emmanchée en force au milieu de ces 3 patins, il n'y a vraiment pas de jeu possible.

Les pièces en alu sont anodisées.
