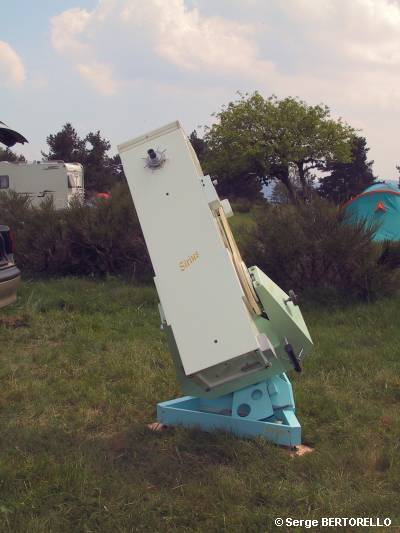

L'articulation en déclinaison de SIRIUS est réalisée avec 2 paliers à roulement à billes et un levier de réglage fin de la déclinaison sans jeu. J'ai aménagé des trous dans ce levier pour l'alléger et pour améliorer son esthétique.

J'ai déterminé la position de l'axe de déclinaison après avoir fini le tube de SIRIUS. Il fallait que celui-ci soit équipé du miroir primaire, du miroir plan avec l'araignée, du porte oculaire, du chercheur amovible et du mécanisme de déclinaison avec son électronique et sa batterie (bien que la position de ces derniers éléments ne pouvait pas encore être déterminée avec exactitude). L'axe de déclinaison doit passer par le centre de gravité du tube ainsi équipé.

Pour déterminer la position du centre de gravité, j'ai disposé le tube de SIRIUS sur un tube de métal de 20mm de diamètre orienté perpendiculairement et posé sur le sol. Ainsi, le tube de SIRIUS était disposé en "bascule" sur le tube de métal. En essayant différentes positions des tubes, j'ai déterminé la position d'équilibre instable qui correspond au centre de gravité.

En fait, j'ai choisi une position l'axe de déclinaison légèrement plus bas sur le tube. Ceci a donc entraîné un déséquilibre du tube de SIRIUS que j'ai corrigé en fixant un contre poids en plomb sous le barillet. Cela m'a permis de diminuer la longueur des bras de la fourche.

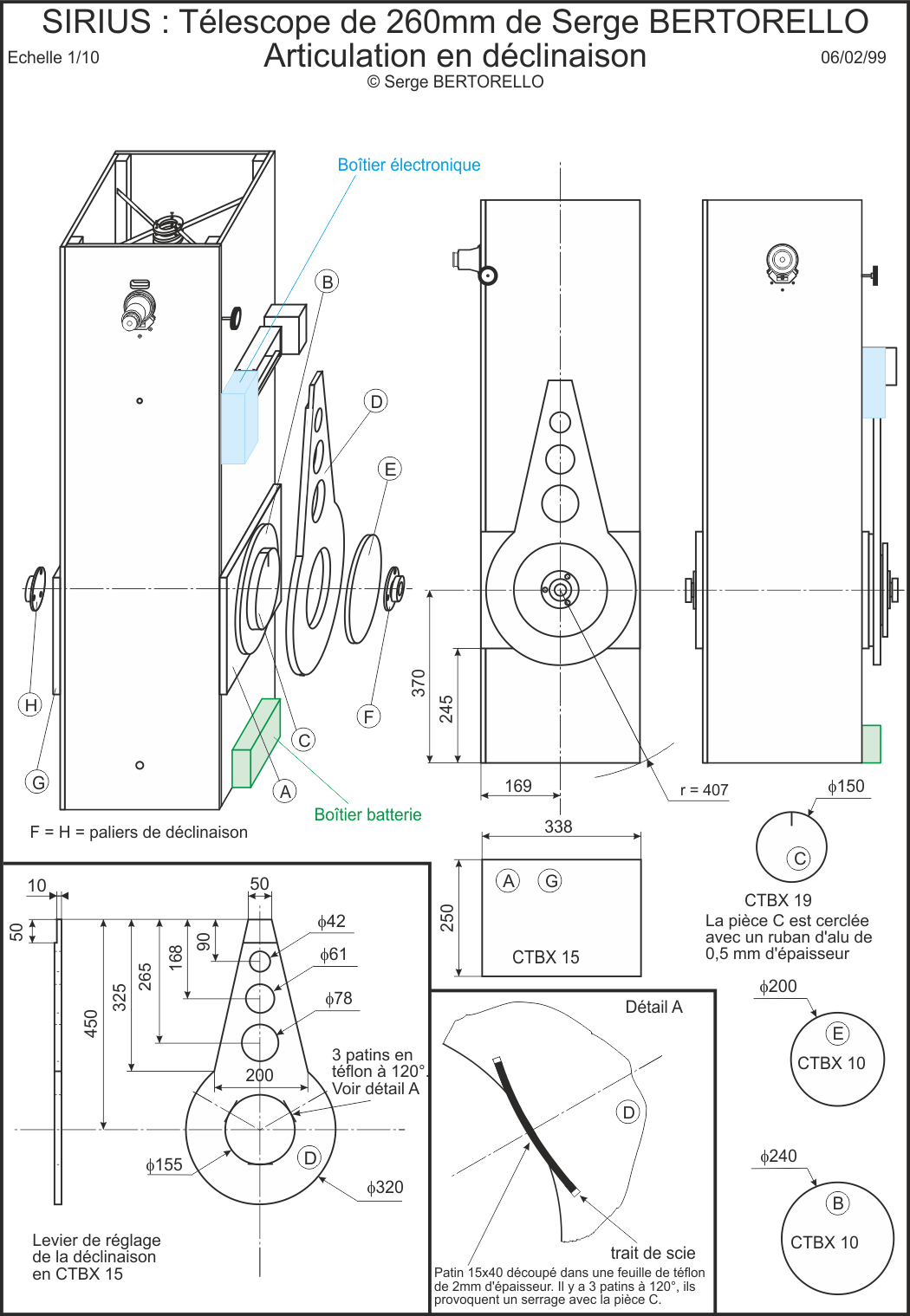

L'axe de déclinaison est situé à 370mm du fond du tube. En conséquence, comme le montre le dessin, la fourche doit avoir un dégagement d'au moins 407mm.

Une fois que la position de l'axe de déclinaison a été définie, j'ai fixé les planches de renfort A et G qui doivent supporter les efforts de cette articulation.

Le bras de déclinaison de SIRIUS pivote sans jeu autour de la pièce C grâce à la présence des 3 patins en téflon. La pièce C est emmanchée en force au milieu de ces 3 patins, il n'y a vraiment pas de jeu possible.
