Caractéristiques d'un télescope Schmidt-Cassegrain

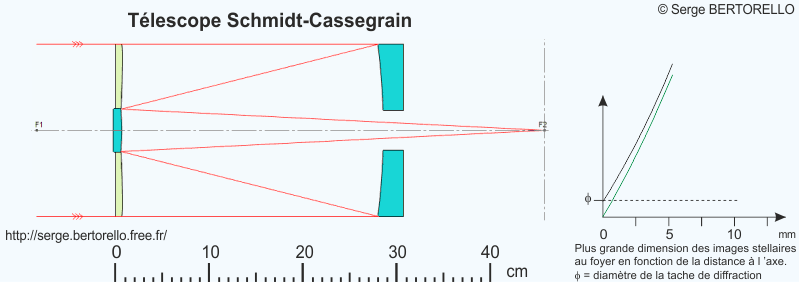

Sur le graphique les courbes montrent la plus grande dimension des images stellaires obtenues au foyer de l'instrument en fonction de la distance à l'axe optique.
La courbe en trait noir correspond à la plus grande dimension de l'image stellaire en considérant le domaine spectral entre 480nm et 656nm. La courbe en vert est obtenue en considérant uniquement la longueur d'onde de 546nm.
Ceci est un exemple de télescope de Schmidt-Cassegrain auquel j'ai choisi de donner les dimensions approximatives d'un Celestron 8.

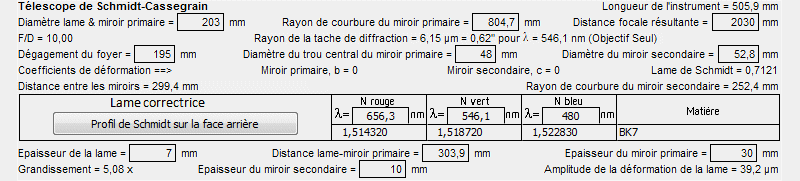

Voici les caractéristiques que j'ai considérées :
En modifiant la position de la lame on modifie l'importance de la coma. Ainsi en disposant ce composant correcteur à 520mm du miroir principal on obtient le télescope Schmidt-Cassegrain aplanétique suivant.
Sur le graphique les courbes montrent la plus grande dimension des images stellaires obtenues au foyer de l'instrument en fonction de la distance à l'axe optique.
La courbe en trait noir correspond à la plus grande dimension de l'image stellaire en considérant le domaine spectral entre 480nm et 656nm. La courbe en vert est obtenue en considérant uniquement la longueur d'onde de 546nm.

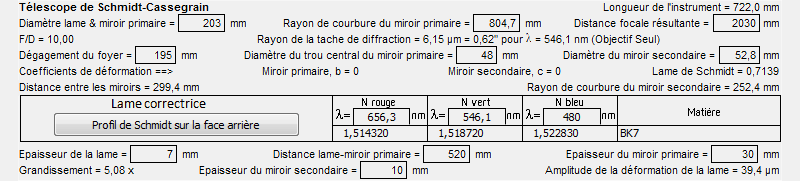

Voici les caractéristiques de ce modèle, elles sont identiques aux précédentes à l'exception de la position de la lame et de sa déformation légèrement différente.
L'instrument résultant est plus long et le support du miroir secondaire doit être reconsidéré.
Toutes les dimensions sont données en millimètres.
Les indices de réfraction indiqués sont ceux que j'ai employés pour la simulation informatique qui m'a permis d'obtenir les courbes de la plus grande dimension des images stellaires en fonction de la distance à l'axe.
Les graphiques et le tableau ont été réalisés avec le logiciel CORRECT 3.
