Télécommande radio micro-pas pour télescope

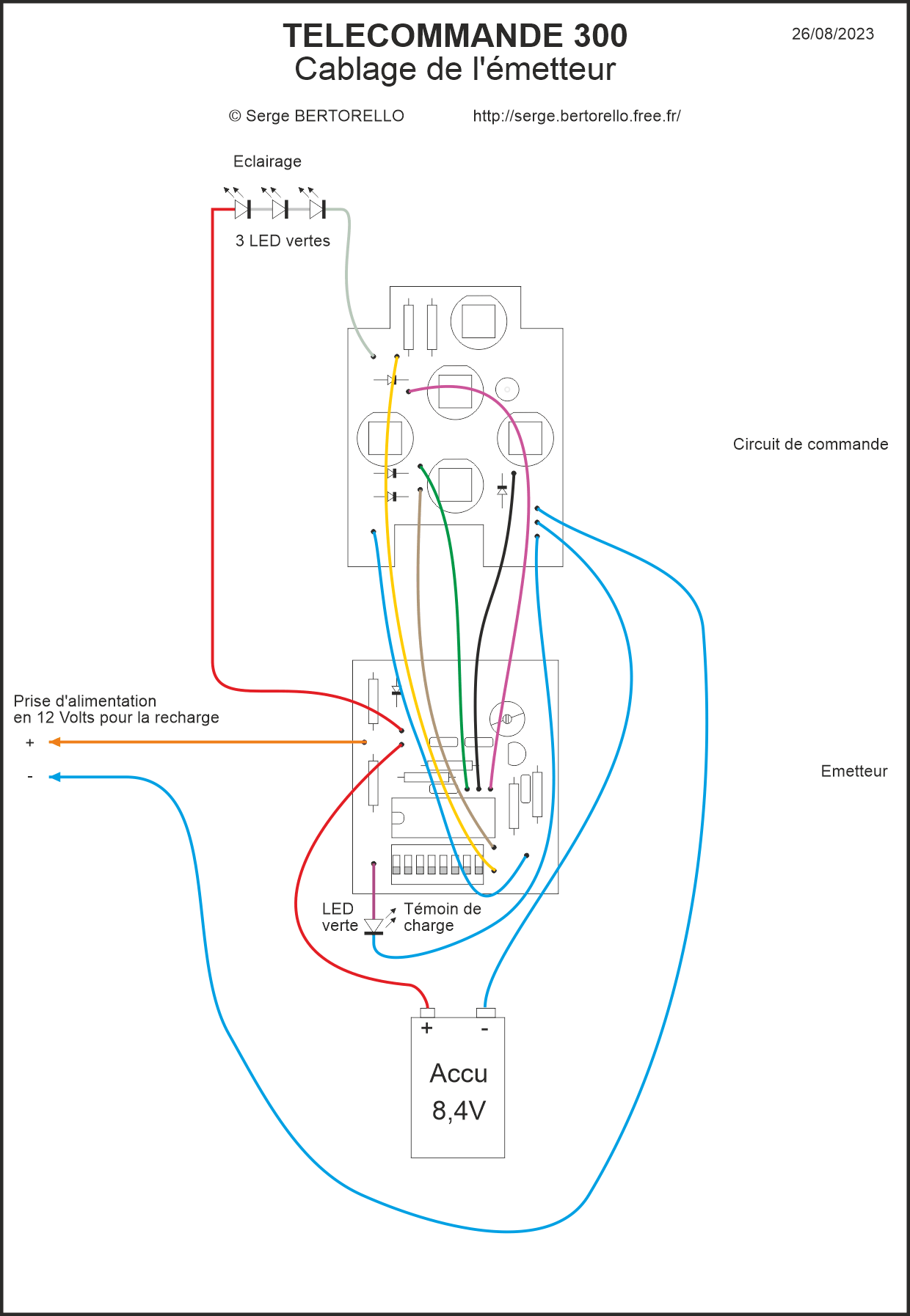

Câblage de l'émetteur

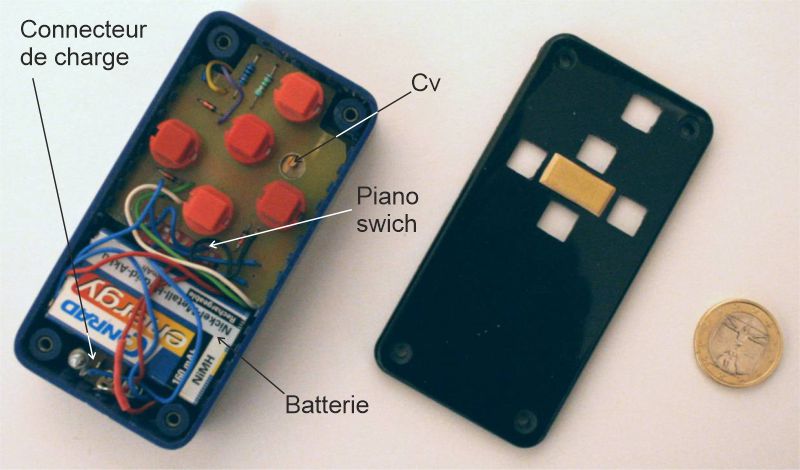

Le cliché ci-dessus montre la disposition que j'ai adoptée à l'intérieur du boîtier de commande. Il justifie la forme que j'ai donnée au circuit de commande. Sa silhouette est adaptée au boîtier et elle permet d'accéder au piano-switches ainsi qu'au réglage de la fréquence par le condensateur Cv.
Notez qu'il a été nécessaire de "négocier" avec la batterie pour qu'elle accepte de se loger dans le boîtier. Pour cela, j'ai découpé prudemment l'extrémité de son emballage afin d'ôter le connecteur à la place duquel j'ai soudé directement les deux fils d'alimentation.
Sur le capot, on peut voir les orifices carrés destinés aux boutons poussoirs. Notez la pièce en relief qui est collée entre les quatre boutons d'orientation, grâce à celle-ci je peux me repérer au toucher pour choisir le bouton sur lequel je dois appuyer. J'ai réalisé cet élément avec un morceau de bakélite pour circuit imprimé.
