VOYAGER en détails

Le tube de VOYAGER

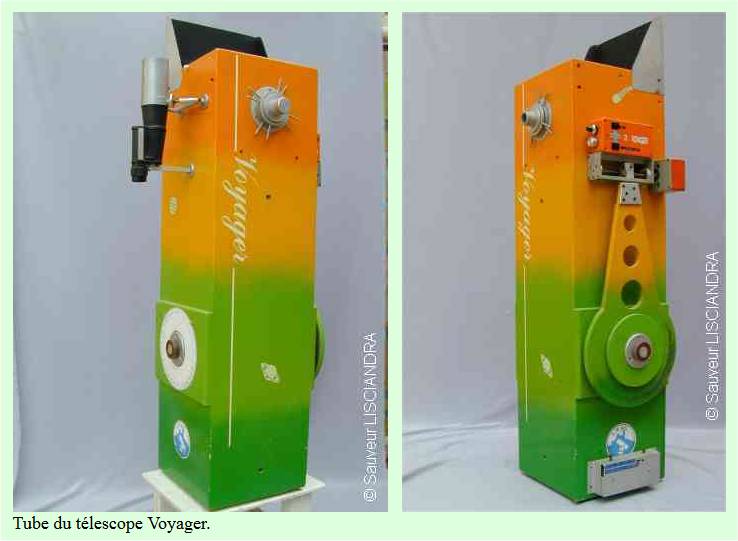

Tube du télescope Voyager.

Nous avons conçu le tube de VOYAGER avec un dégagement du foyer à 50mm de la surface du tube. C'était la valeur nécessaire pour employer nos platines photographiques pour les clichés au foyer (en photographie argentique).

Le porte oculaire est le modèle standard à cabestan que nous utilisions sur tous nos télescopes.

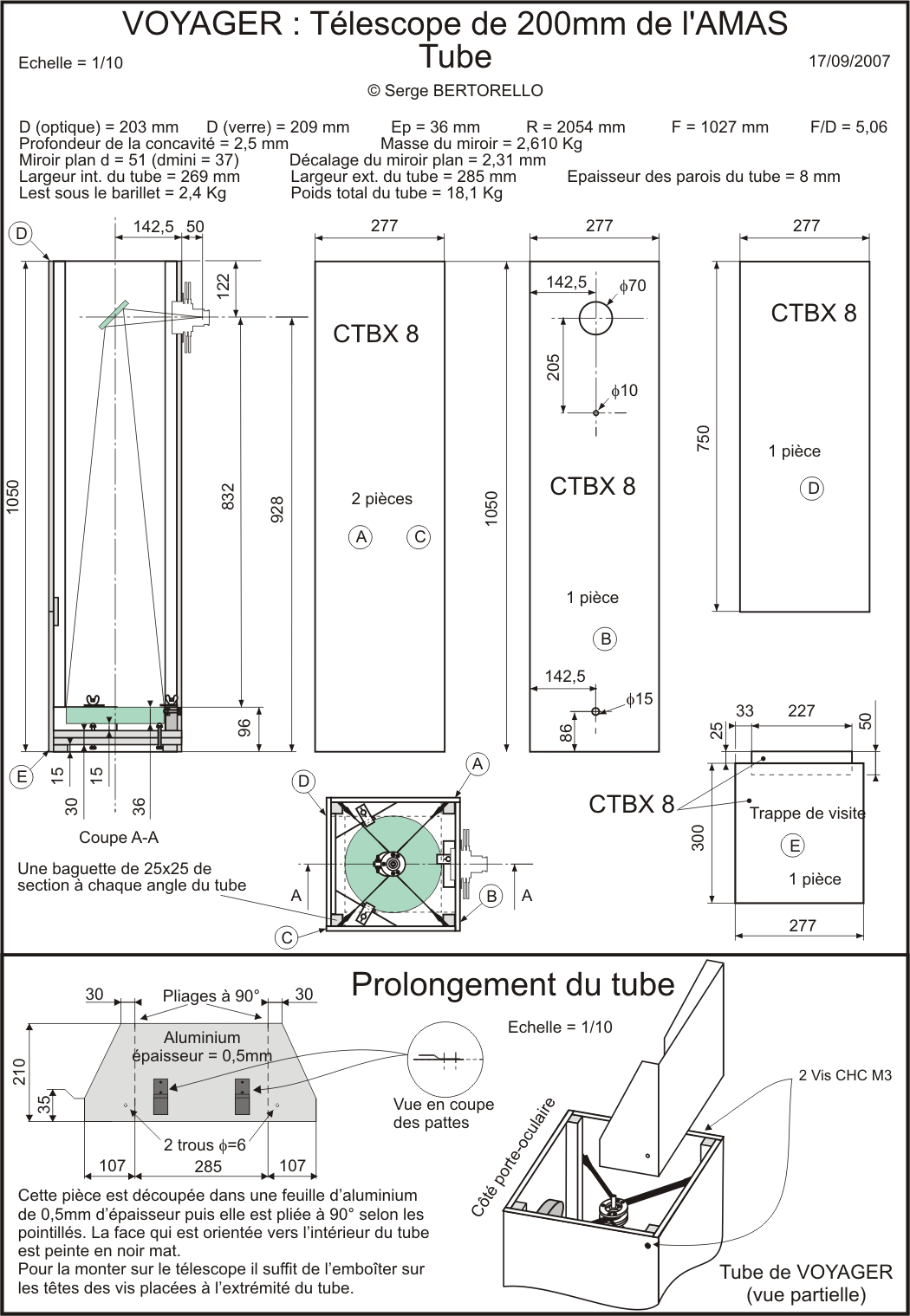

Le tube carré est réalisé en contreplaqué CTBX de 8mm d'épaisseur. Ses parois sont à 33mm de la surface utile du miroir. Ainsi, les turbulences de l'air circulent plutôt en dehors du faisceau optique. Ce tube est volontairement trop court afin de permettre une meilleure compacité. En contre partie, lors des observations, il faut placer un pare lumière pour prolonger le tube afin qu'aucune lumière parasite ne puisse aller polluer l'image.

La trappe de visite (pièce E) donne accès au barillet. Ceci permet la mise en place du miroir primaire ainsi que son démontage pour un nettoyage ou une réfection de l'aluminure. Cette trappe est montée dans le prolongement de la pièce D sur laquelle elle s'agrippe avec une lame de CTBX8 (de 227mm de long). De plus, deux vis qui ne sont pas représentées sur ce dessin fixent cette porte sur le barillet. Il suffit de les dévisser pour ouvrir la trappe.

Une douille filetée placée à 205mm au-dessous de l'axe du porte oculaire permet la fixation d'une potence. Celle-ci peut être utilisée pour maintenir un boîtier photographique à distance derrière l'oculaire pour la photographie planétaire à haute résolution. On peut aussi l'utiliser lors des observations publiques pour maintenir un écran transparent sur lequel est projetée une image du Soleil.

Tout l'intérieur du tube est peint en noir mat. Les pièces en aluminium sont anodisées puis teintes en noir.
