Porte oculaire reverse Crayford :
tubes réducteurs pour adapter les oculaires

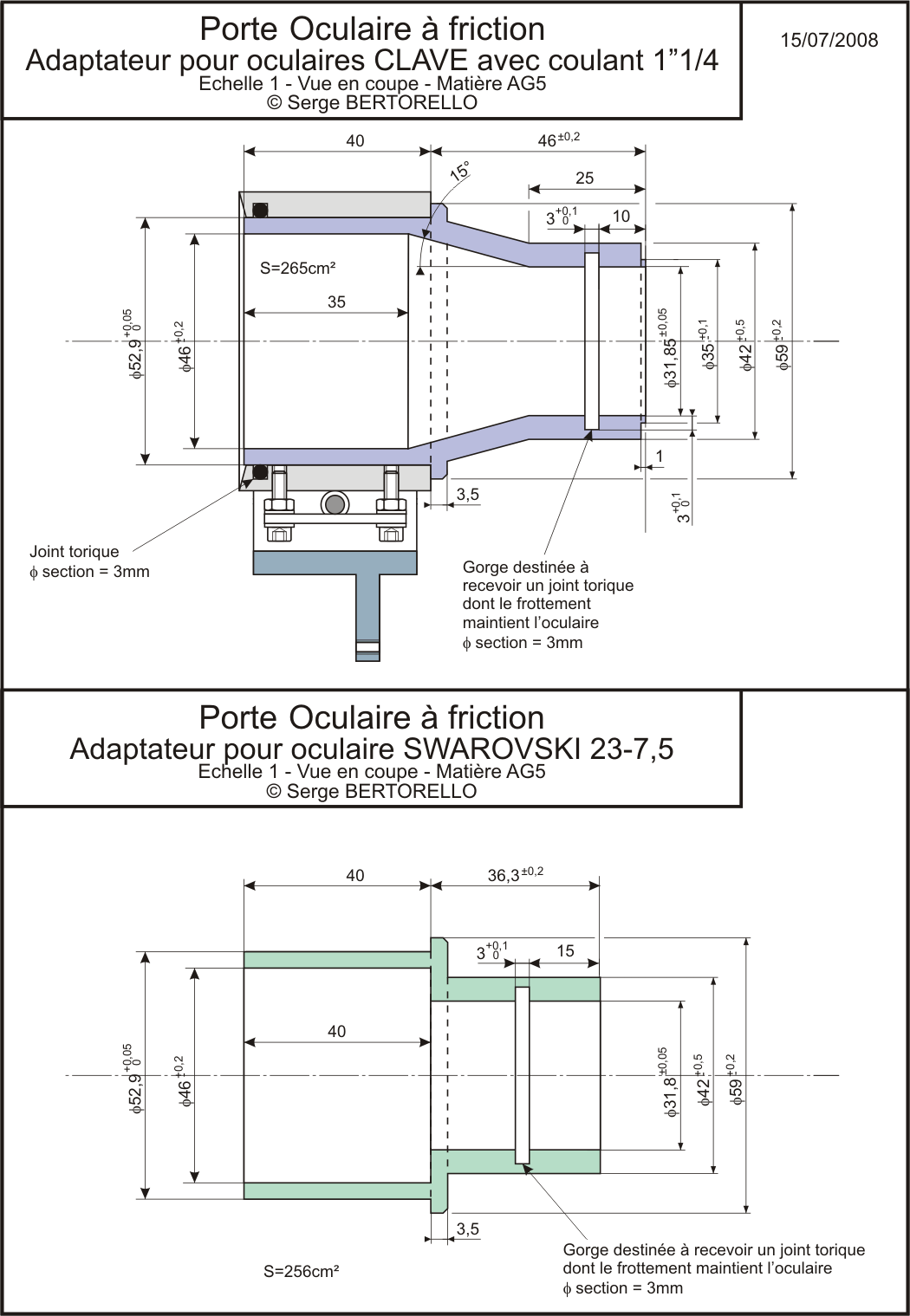

L'adaptateur le plus employé avec notre porte oculaire reverse Crayford est détaillé en haut de la figure suivante. Nous l'utilisons avec des oculaires de la marque Clavé. Il faudra probablement adapter les côtes pour utiliser une autre marque.

Sur ce premier dessin, on peut remarquer le joint torique qui maintien l'adaptateur en place. Une autre gorge est prévue sur le réducteur lui-même pour recevoir un autre joint destiné à maintenir l'oculaire lui-même (ce second joint n'est pas figuré).

Chacun des adaptateurs suivants est pourvu d'une gorge similaire pour le même type de joint.

P.O.R.C. : adaptateurs d'oculaires

Le second dessin détaille des réducteurs spécialisés. Ils sont adaptés pour un seul oculaire duquel nous ne les séparons jamais.

Le réducteur destiné à notre Nagler de 20mm comporte un filetage à une extrémité, il est destiné à recevoir un filtre OIII.

Les côtes de tous ces réducteurs sont étudiées pour permettre d'interchanger les oculaires avec un minimum de variation de la mise au point.

P.O.R.C. : adaptateurs d'oculaires
