Techniques d'astronome amateur
Télescopes en détails

Le porte oculaire reverse Crayford :
adaptateur pour photographie avec lentille de Barlow

Nos télescopes ont une ouverture relativement grande : F/D = 4 à 5. C'est très intéressant pour la photographie des objets de faible luminosité mais parfois nous avons besoin d'une focale plus grande. Pour ces cas, où l'utilisation d'une lentille de Barlow est souhaitable, nous avons conçu un dispositif qui reçoit la Barlow Televue 2,5x Powermate et qui accueille le boîtier photo Canon EOS350D. En fait, pour être précis, ce n'est pas vraiment une Barlow, c'est un agrandisseur télécentrique.

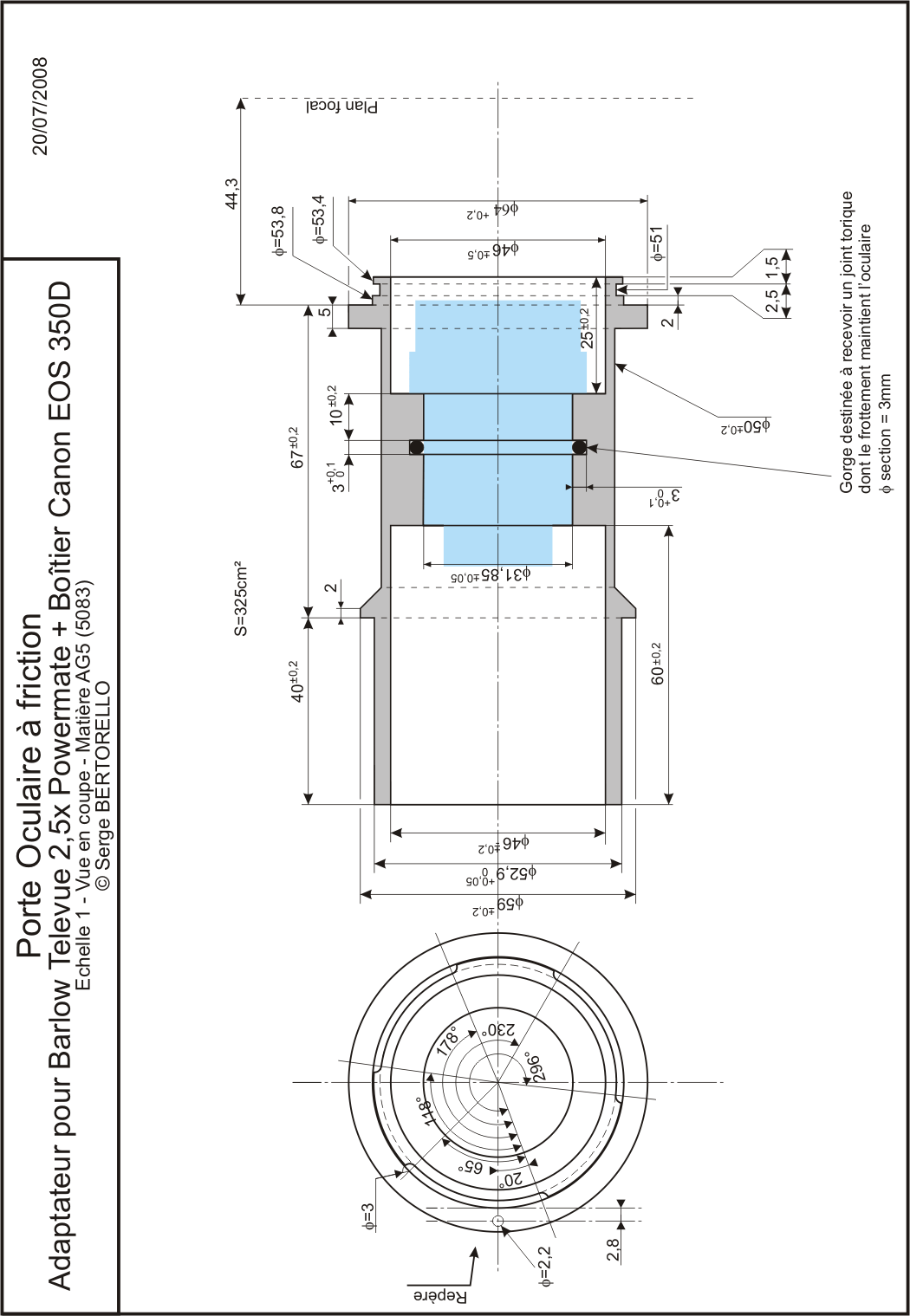

Ce dispositif dont la silhouette est représentée en bleu ciel est inséré par l'arrière dans l'alésage de 31,85 après avoir été débarrassé de son tube allonge, le boîtier photo est vissé sur la griffe spécifique puis l'adaptateur s'insère dans le porte oculaire comme un simple adaptateur d'oculaire. La mise au point peut alors être effectuée sur une étoile observée à travers le viseur de l'appareil avec un dispositif grossissant (ex : Varimagni Olympus).

Le Powermate est maintenu en place par un joint torique ( section = 3mm).
